Beschreibung

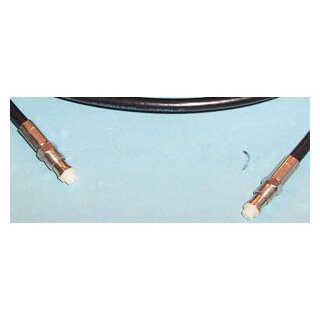

Fertig konfektioniertes, hochwertiges Antennenkabel incl. 2 hochwertigen N-Buchse / SMA-Winkelstecker von Telegärtner als Verbindungsstück z.B. vom Mobilfunkverstärker zum Splitter, Tapper etc.
Lieferumfang:
Antennenkabel mit 50 cm Kabel inclusive der Montage von 2
jeweilige gewählte Stecker.
Kabeleigenschaften:
Datenblatt des H 155
Impedanz
50 ± 2 Ohm
Innenleiter
19 x 0,28 mm
Dielektrikum
Gas inj. PE 3,9 mm
Außenleiter
1. Alufolie
0,008-0,03 x 18 mm
2. Kupfergeflecht
80% 16 x 8 x 0,1 mm; 4,5 mm
Außenisolierung
PVC, 5,4 mm
Verkürzungsfaktor
0,79
Kapazität
92 pF/m
Biegeradius (min)
35 mm
Temperaturbereich
-30 / +80°C
Widerstand Innenleiter
1,5 Ohm / 100 m
Kupferanteil
22 kg / km
Bruchlast
100 N
|
Vergleichstabelle der geometrisch ähnlichen Koaxialkabel |
|||
| RG 58 CU | Aircell 5 | H 155 | |
|
Dämpfung in dB je 100 m |
|||
| 14 MHz | 6,2 dB | --- | 3,4 dB |
| 21 MHz | --- | --- | 4,2 dB |
| 28 MHz | 8,0 dB | --- | 4,9 dB |
| 50 MHz | 11,0 dB | --- | 6,5 dB |
| 100 MHz | 17,6 dB | --- | 9,3 dB |
| 145 MHz | 17,8 dB | 11,8 dB | 11,2 dB |
| 230 MHz | 23,0 dB | ---- | 14,2 dB |
| 432 MHz | 33,2 dB | 20,9 dB | 19,8 dB |
| 500 MHz | 36,1 dB | --- | 21,9 dB |
| 800 MHz | 44,1 dB | --- | 26,5 dB |
| 1000 MHz | 49,6 dB | -- | 30,9 dB |
| 1296 MHz | 64,5 dB | --- | 34,9 dB |
| 1600 MHz | 82,5 dB | --- | 40,5 dB |
| 1750 MHz | --- | 42,3 dB | |
| 2150 MHz | --- | 46,9 dB | |
| 2400 MHz | 49,8 dB | 46,9 dB | |
|
übertragbare Leistung bei 40°C |
|
| 7 MHz | 950 Watt |
| 14 MHz | 670 Watt |
| 21 MHz | 550 Watt |
| 28 MHz | 470 Watt |
| 50 MHz | 350 Watt |
| 100 MHz | 250 Watt |
| 144 MHz | 210 Watt |
| 432 MHz | 120 Watt |
| 800 MHz | 85 Watt |
| 900 MHz | 85 Watt |
| 800 MHz | 80 Watt |
| 1296 MHz | 65 Watt |
| 2320 MHz | 50 Watt |
| 5000 MHz | 30 Watt |
| 10000 MHz | 20 Watt |
Produkt Tags
Dieser Artikel besteht aus
1 x SMA Winkelstecker für H155
Preise sichtbar nach Anmeldung
1 x N-Buchse für H155 (Crimp)
Preise sichtbar nach Anmeldung
