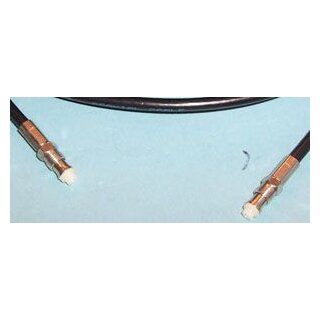

Kabel H155 Flex N Winkelstecker auf SMA Winkelstecker 50 cm

Kabel H155 Flex N Winkelstecker auf SMA Winkelstecker 50 cm

Artikelnummer: 150364
Kategorie: HF Kabel
Hersteller: Haider Telekom

Verbindungskabel nutzbar als Jumperkabel bzw. als Verbindungsstück vom GSM Verstärker zum Tapper / Splitter

36,13 €

inkl. 19% USt. , zzgl.

Lieferzeit: 5 - 10 Werktage (BE - Ausland abweichend)

Stück

Beschreibung

Fertig konfektioniertes, hochwertiges Antennenkabel incl. 2 hochwertigen N-Winkelsteckern / SMA-Winkelstecker von Telegärtner als Verbindungsstück z.B. vom Mobilfunkverstärker zum Splitter, Tapper etc.

Lieferumfang:

Antennenkabel mit 50 cm Kabel inclusive der Montage von 2

jeweilige gewählte Stecker.

Kabeleigenschaften:

Datenblatt des H 155
Impedanz	50 ± 2 Ohm
Innenleiter	19 x 0,28 mm
Dielektrikum	Gas inj. PE 3,9 mm
Außenleiter
1. Alufolie	0,008-0,03 x 18 mm
2. Kupfergeflecht	80% 16 x 8 x 0,1 mm; 4,5 mm
Außenisolierung	PVC, 5,4 mm
Verkürzungsfaktor	0,79
Kapazität	92 pF/m
Biegeradius (min)	35 mm
Temperaturbereich	-30 / +80°C
Widerstand Innenleiter	1,5 Ohm / 100 m
Kupferanteil	22 kg / km
Bruchlast	100 N

Vergleichstabelle der geometrisch ähnlichen Koaxialkabel
	RG 58 CU	Aircell 5	H 155
	Dämpfung in dB je 100 m
14 MHz	6,2 dB	---	3,4 dB
21 MHz	---	---	4,2 dB
28 MHz	8,0 dB	---	4,9 dB
50 MHz	11,0 dB	---	6,5 dB
100 MHz	17,6 dB	---	9,3 dB
145 MHz	17,8 dB	11,8 dB	11,2 dB
230 MHz	23,0 dB	----	14,2 dB
432 MHz	33,2 dB	20,9 dB	19,8 dB
500 MHz	36,1 dB	---	21,9 dB
800 MHz	44,1 dB	---	26,5 dB
1000 MHz	49,6 dB	--	30,9 dB
1296 MHz	64,5 dB	---	34,9 dB
1600 MHz	82,5 dB	---	40,5 dB
1750 MHz		---	42,3 dB
2150 MHz		---	46,9 dB
2400 MHz		49,8 dB	46,9 dB

übertragbare Leistung bei 40°C powerrating at 40°C
7 MHz	950 Watt
14 MHz	670 Watt
21 MHz	550 Watt
28 MHz	470 Watt
50 MHz	350 Watt
100 MHz	250 Watt
144 MHz	210 Watt
432 MHz	120 Watt
800 MHz	85 Watt
900 MHz	85 Watt
800 MHz	80 Watt
1296 MHz	65 Watt
2320 MHz	50 Watt
5000 MHz	30 Watt
10000 MHz	20 Watt
