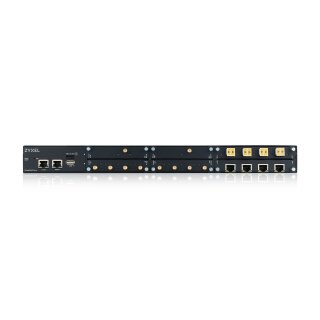

Zyxel ZoneDAS One Base Unit

Artikelnummer: 150573
HAN: QZONEDASONE-EUQ000F
Kategorie: Office & Produktion 2.000-100.000 m²
Hersteller: ZyXEL

Zentraleinheit des ZoneDAS One Systems. Modular (RF-/Port-Module), Web-Interface. Bis zu 64 Remotes, bis ~160.000 m² (abhängig von Einspeisung).

Preis auf Anfrage

Beschreibung

Zyxel ZoneDAS One – Base Unit

Die Base Unit ist das Herzstück des ZoneDAS One Systems von Zyxel. Sie bündelt die Einspeisung der Mobilfunksignale, steuert die Verteilung zu den Remote Units und lässt sich modular mit RF-Modulen (Frequenzbänder) sowie Port-Modulen (RJ45 / Fiber) bestücken.

Zyxel ZoneDAS One Base Unit – Installationsbeispiel — Installationsbeispiel

Modular & skalierbar

Bestückung mit RF-Modulen (z. B. B1/B3/B7/B8/B20/n78) und Port-Modulen (RJ45 / LC-APC Singlemode).

Zentrale Steuerung

Web-Interface für Leistungsanpassung pro Band, Monitoring & einfache Inbetriebnahme.

Skalierbar bis 160.000 m²

Unterstützt bis zu 64 Remote Units – die erzielbare Fläche (max. ca. 160.000 m²) ist abhängig von der Einspeisung (Standard Repeater, High-Quality Repeater, Basisstation oder Small Cell).

Projektqualität

Planung, Messung und Umsetzung durch Haider Telekom – projektbezogene Lieferung.

Was macht die Base Unit?

Einspeisung & Aufbereitung der Mobilfunksignale je Band (RF-Module). Unterstützte EU-Bänder: B1/B3/B7/B8/B20/n78.
Technologien: 2G, 3G, 4G, 5G – inkl. Private 5G, DSS, NSA und SA; „What goes in, that comes out“.
Verteilung an Remote Units über RJ45 (Kupfer) oder Glasfaser (LC/APC Singlemode) via Port-Module.
Steuerung & Monitoring über Web-Interface (z. B. Pegel/Leistungsanpassung pro Band).
Skalierung via Expander-Chassis (Copper↔Copper / Fiber↔Copper) für große Distanzen und Campus-Topologien.

Modulares Konzept

RF-Module (Base): aktivieren je ein Frequenzband (z. B. B1, B3, B7, B8, B20, n78).
Standard: 4 Eingänge pro Modul für Multi-Operator / Multi-Carrier.
Ausnahme n78: 1 Eingang (100 MHz Bandbreite, 5G High-Capacity).
Port-Module: RJ45 für direkte Remote-Anbindung oder Copper-Expander; LC/APC Singlemode für Fiber-Expander und weite Backbone-Strecken.

MIMO-Konfiguration: Für 2×2-MIMO in einem Band (z. B. B3/B7/n78) werden 2 identische RF-Module in der Base Unit und 2 identische RF-Module in der Remote Unit benötigt. Ein Modul versorgt einen Antennenstrang; die MIMO-Stränge werden in der Remote typischerweise horizontal/vertikal polarisiert.

Zusammenspiel mit Remote Units & Expandern

Remote Units: bis zu 4 RF-Module pro Remote; Signale aus der Base werden gemischt und über bis zu 4 Antennenausgänge ausgestrahlt (integrierte oder externe Antennen, je nach Remote-Typ).
Expander Copper↔Copper: verlängert/verteilt die Versorgung innerhalb der Kupfer-Topologie (RJ45).
Expander Fiber↔Copper: Glasfaser-Uplink (LC/APC Singlemode) für entfernte Gebäudeteile, vor Ort Verteilung via RJ45.
Skalierbarkeit: eine Base Unit kann bis zu 64 Remote Units versorgen. Die erreichbare Versorgungsfläche (max. ca. 160.000 m²) hängt von der eingespeisten Signalquelle ab – z. B. Standard Repeater, High-Quality Repeater, Basisstation oder Small Cell.

Einsatzbeispiele & Referenzen

Office- und Produktionsflächen, Logistik & Handel (Discounter, Lagerhallen)
Behörden, Kommunen, Gesundheitswesen (Krankenhäuser), Blaulicht/Feuerwehr
Bildungseinrichtungen, Veranstaltungsstätten, Tiefgaragen & Parkhäuser
Schiffe & maritime Umgebungen – ZoneDAS One wurde bereits erfolgreich auf Spezial-Versorgungsschiffen für Offshore-Windparks realisiert; Konzepte auf Kreuzfahrtschiffe, Fähren u. a. übertragbar. Spezialseite ansehen

Maritime Versorgung (Schiffe)

Wir haben das ZoneDAS One System bereits erfolgreich auf Spezial-Versorgungsschiffen für Offshore-Windparks realisiert. Die erprobten Konzepte (HF-Design, Antennen-Layout, Integration in Stahlumgebungen) sind auf weitere Schiffstypen wie Kreuzfahrtschiffe oder Fähren übertragbar.

Zur Spezialseite

Zyxel – Qualität aus Taiwan: Zyxel steht für zuverlässige, langlebige Elektronik in Carrier- und Enterprise-Projekten. Viele in Taiwan gefertigte Produkte gelten als besonders hochwertig und robust.

Projektanfrage

ZoneDAS Produkte sind projektbezogen und nicht direkt im Shop bestellbar.

Jetzt Projektanfrage per E-Mail stellen

Produkteigenschaft	Wert
Produktgruppe:	LTE / 5G Verstärker
Frequenzband:	LTE 800 Mhz.EGSM 880-905 Mhz GSM 900 Mhz.LTE 1800 Mhz.LTE 2100 Mhz.LTE 2600 Mhz.LTE 900 Mhz
Anschlussarten:	Netzwerk Cat 5 Lichtwellen
